ひずみゲージによる残留応力測定
2.穿孔法
●穿孔法による応力解放から、残留応力を測定
- ゲージの中心に穴をあける
●部材の指定位置にゲージを貼り、ドリルによる穴あけ
●測定ひずみより、最大主応力、ゲージ方向の応力等を計算
【 例 】

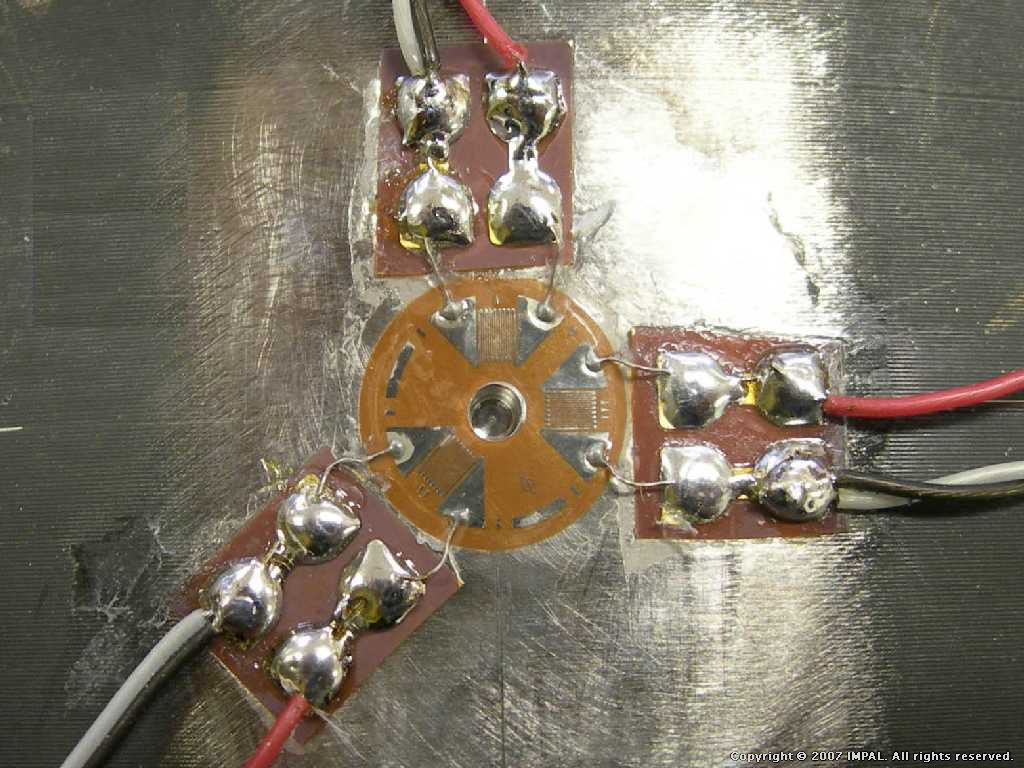

ひずみゲージ貼り
- 穿孔法用ひずみゲージ
接着剤
- 常温硬化型瞬間接着剤
穿孔機器

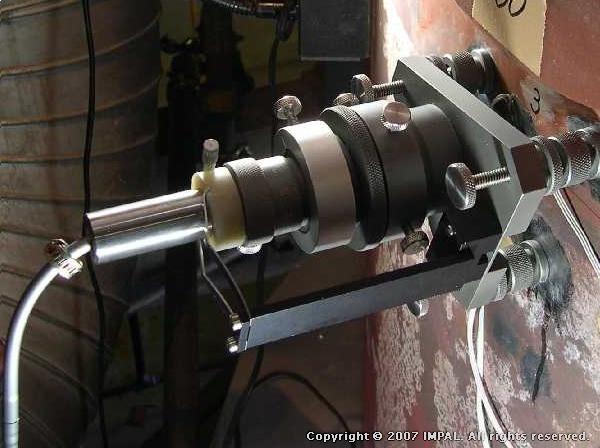

- RS-200 ミリングガイド
ナンバーリング
- 貼り付け時における応力方向の管理（周、軸、45度）
穴あけ深度
- ドリルの径 × 1.2倍
測定
- 穿孔後、ドリルを止めて測定
