ひずみゲージ貼りおよび、各種試験
5.テストピース曲げ試験
- 各種テストピースにおける3点・4点曲げ試験
- 応力や変位、破断荷重値などを取得
- ゲージを用いる場合、指定の位置にひずみゲージを貼り付け
- ヤング率、ポアソン比が算出可能
- 時間−荷重、変位−荷重、ひずみ−ひずみ曲線をグラフ化
- 高温時における曲げ試験も可能

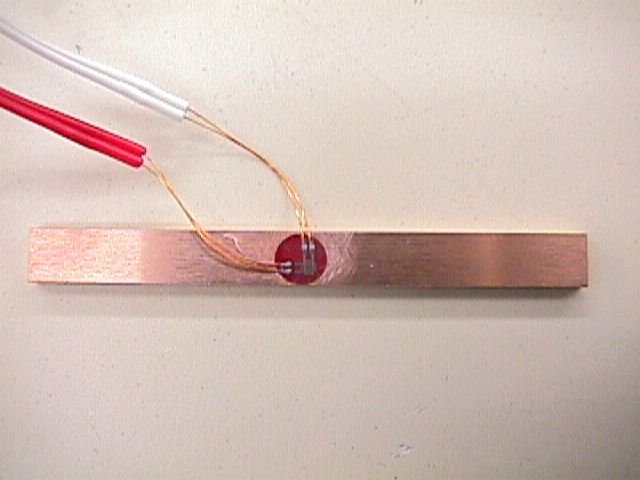

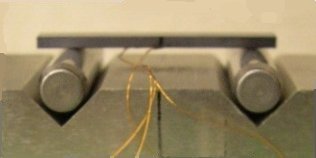

【 例 】ゲージ付き4点曲げ試験
荷重レンジ
- 50kgf(≒490N)、200kgf(≒1960N)、1000kgf(≒9800N)
変位
- 10mm
ひずみゲージ
- 1軸ゲージ、2軸ゲージ（長手方向、横方向）
曲げスピード
- 固定スピード：0.1mm、1.0mm、50.0mm、62.0mm／min
任意スピード

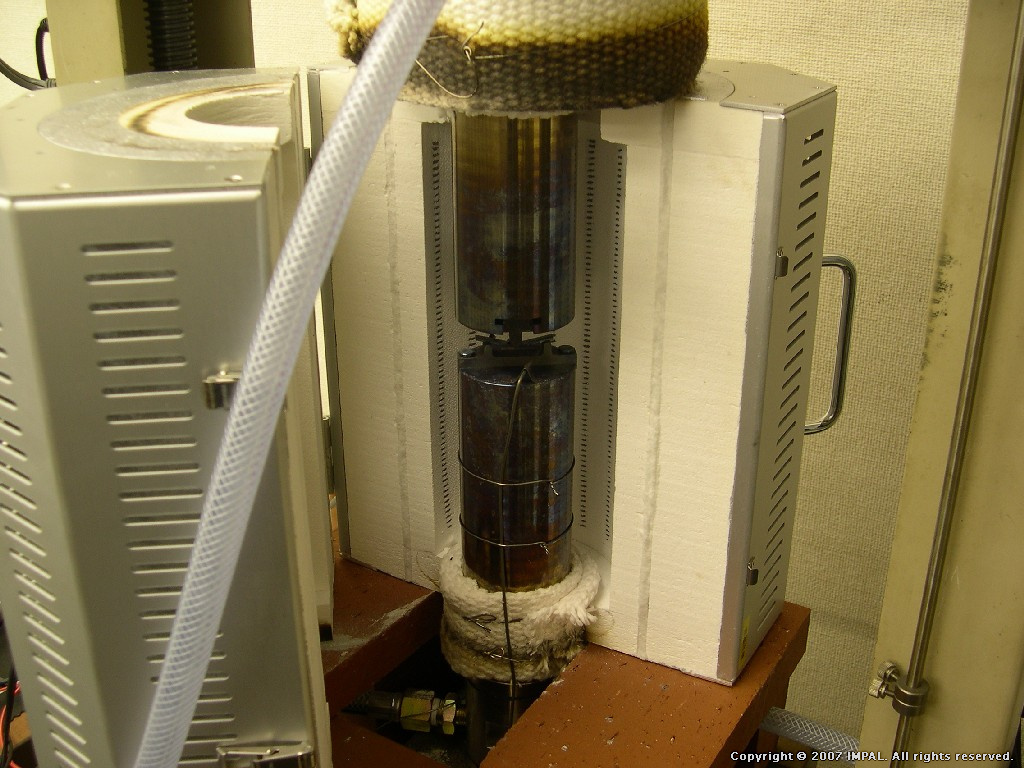

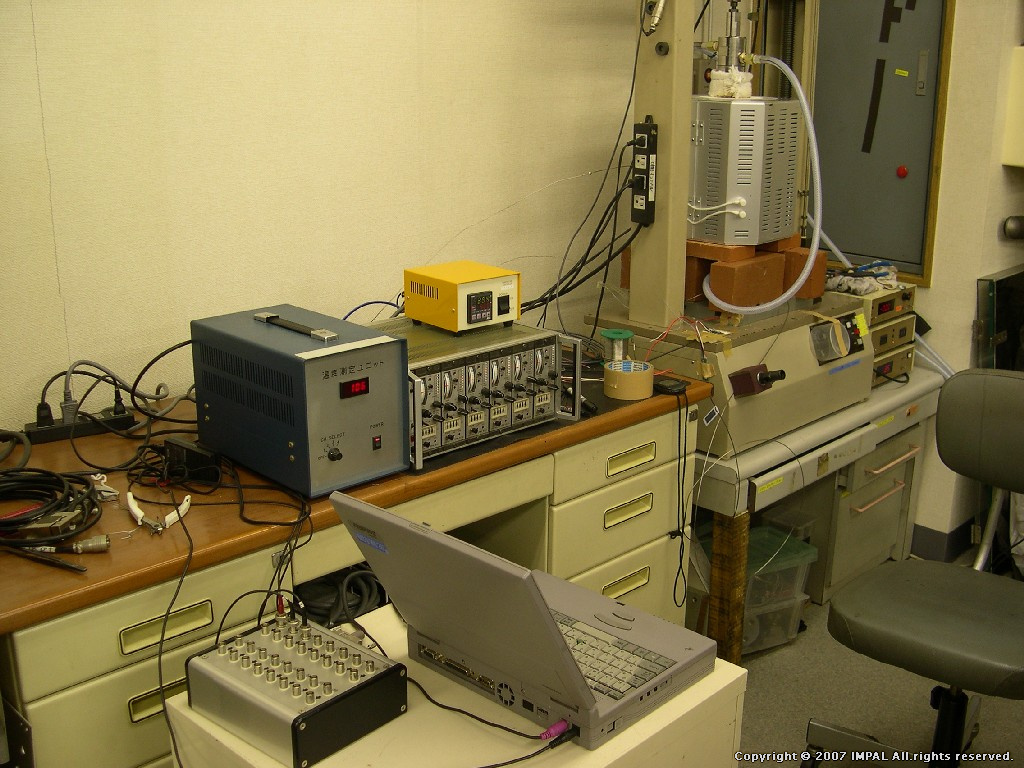

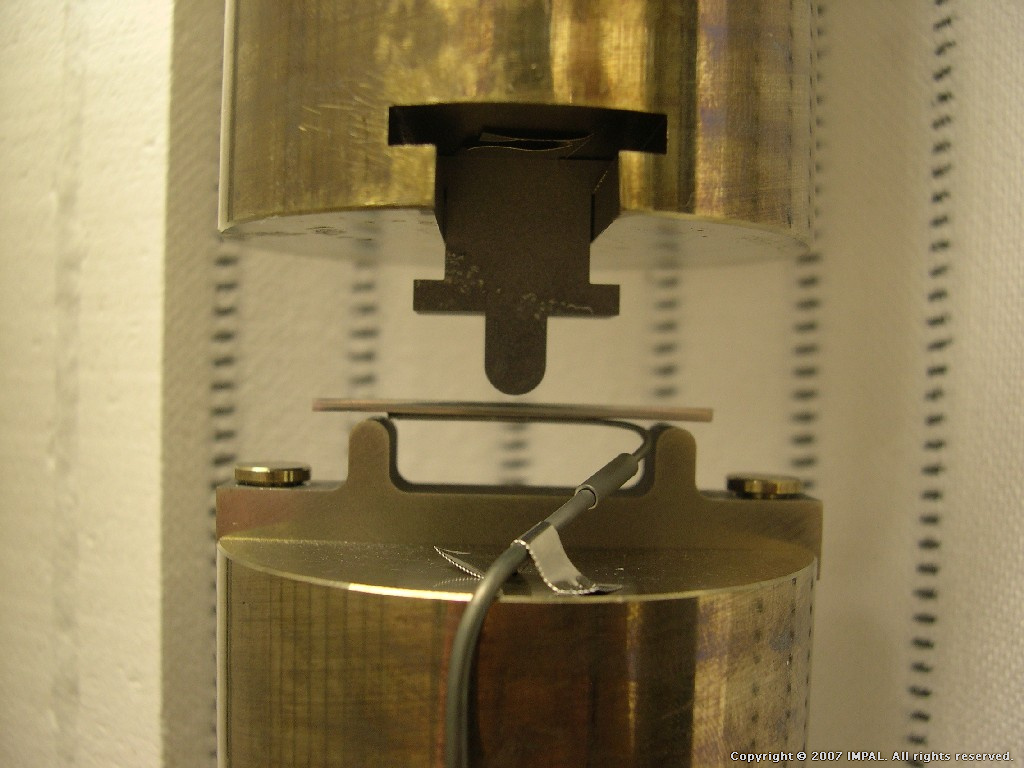

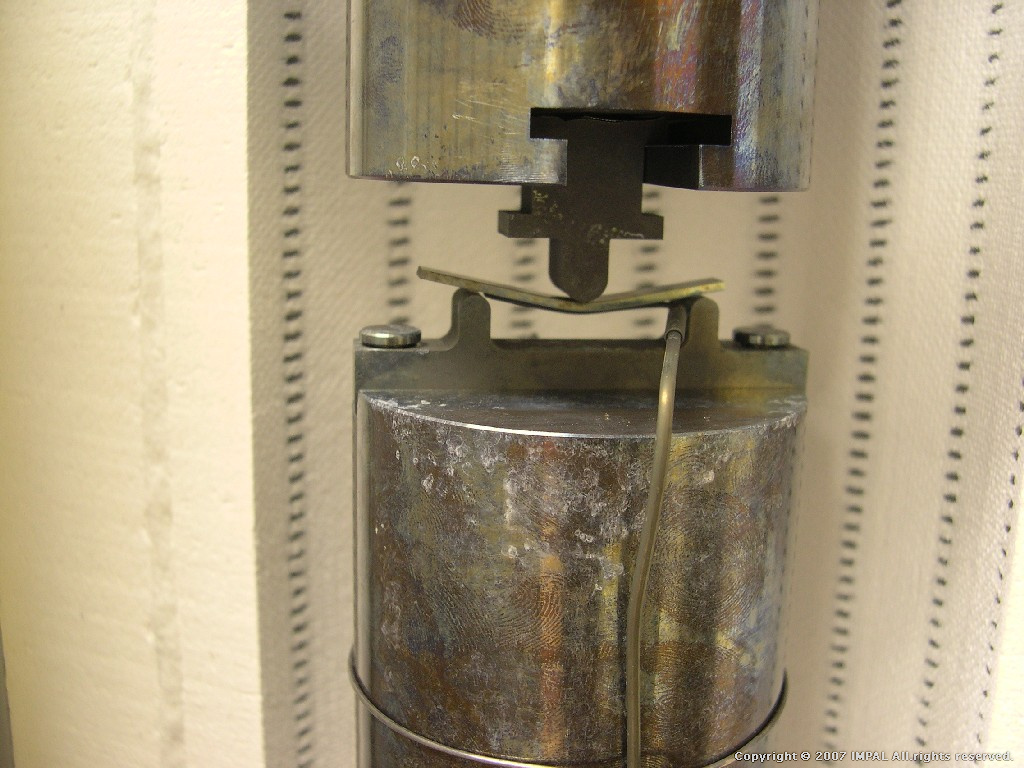

【 例 】高温での3点曲げ試験
荷重レンジ
- 50kgf(≒490N)、200kgf(≒1960N)、1000kgf(≒9800N)
変位
- 10mm
ひずみゲージ
- 1軸ゲージ、2軸ゲージ（長手方向、横方向）、高温用カプセルゲージ
曲げスピード
- 固定スピード：0.1mm、1.0mm、50.0mm、62.0mm／min
任意スピード切替も可能
炉の温度
- 1200℃（max）
